Ohh nein, Jetzt hat es mich auch erwischt…. Wie peinlich. Dabei behaupte ich immer Schuko laden sei so sicher…. (Sorry für die Clickbait Überschrift – das ist ja zur Zeit in Mode)
Was macht ein Elektroniker, wenn ihm Coronabedingt langweilig ist. Er opfert sein ganzes Hab und Gut und macht ein Test für die Nachwelt. Dabei scheut er keine Kosten (mindesten 12 Jahre alte no Name Schuko Steckdose, die ich im Keller gefunden habe)…
Letztes Jahr habe ich schon versucht mit meiner Pool Wärmepumpe die 19,5A zieht eine Schuko Steckdose kaputt zu machen. Dabei habe ich die günstigste genommen, die der Globus Baumarkt zu bieten hatte. Nach 50 Stunden Dauerbelastung mit 19,5A (4,5kW) habe ich aufgegeben.

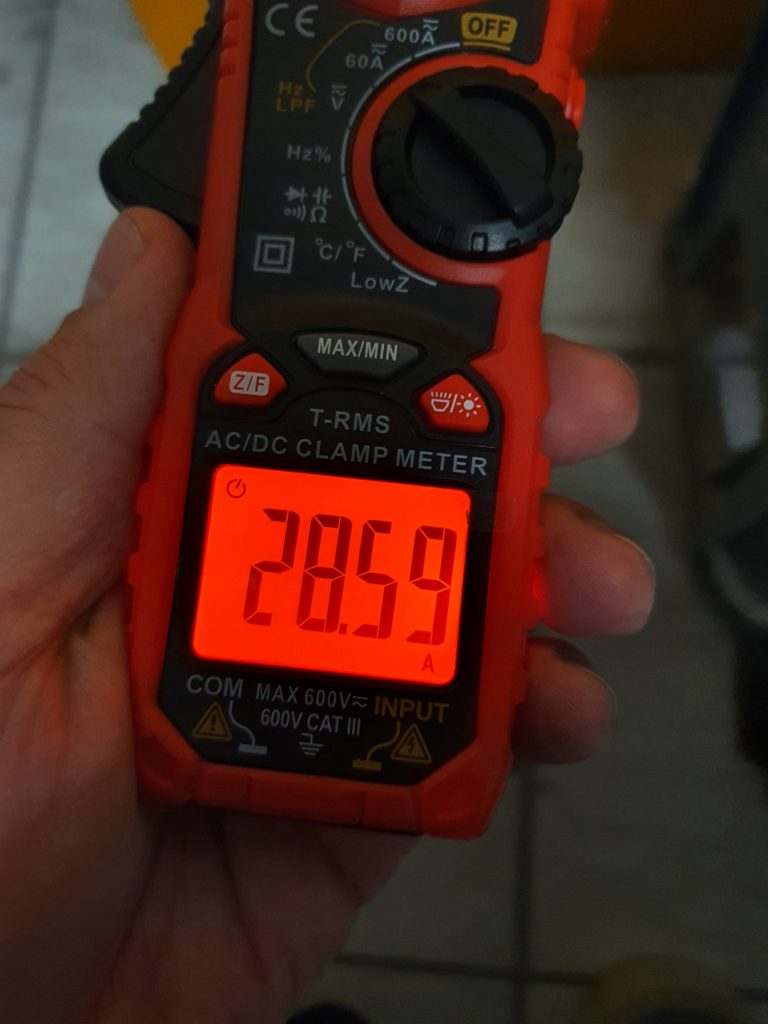

Diesmal wollte ich nicht aufgeben. Ich wollte wissen, wie weit man mit Schuko gehen kann. Zumindest für das Modell, das ich bei mir im Keller gefunden habe kann ich sagen, dass die Belastung mit 28,5A (6,6kW) über 10 Stunden kein Problem ist.
Was ich auch rausbekommen habe: 3-5A Unterschied machen gar nichts aus. Man hört ja immer: auf gar keinen Fall mit 13A laden – da brennt die Bude ab. Unbedingt auf 10A runterregeln. Der Unterschied in der Temperaturzuname ist so klein, dass man hunderte Stunden laden muss um in Kritischen Bereich zu kommen. Das ist schlichtweg falsch und man kann das ganze auch berechnen, dass es Falsch ist.

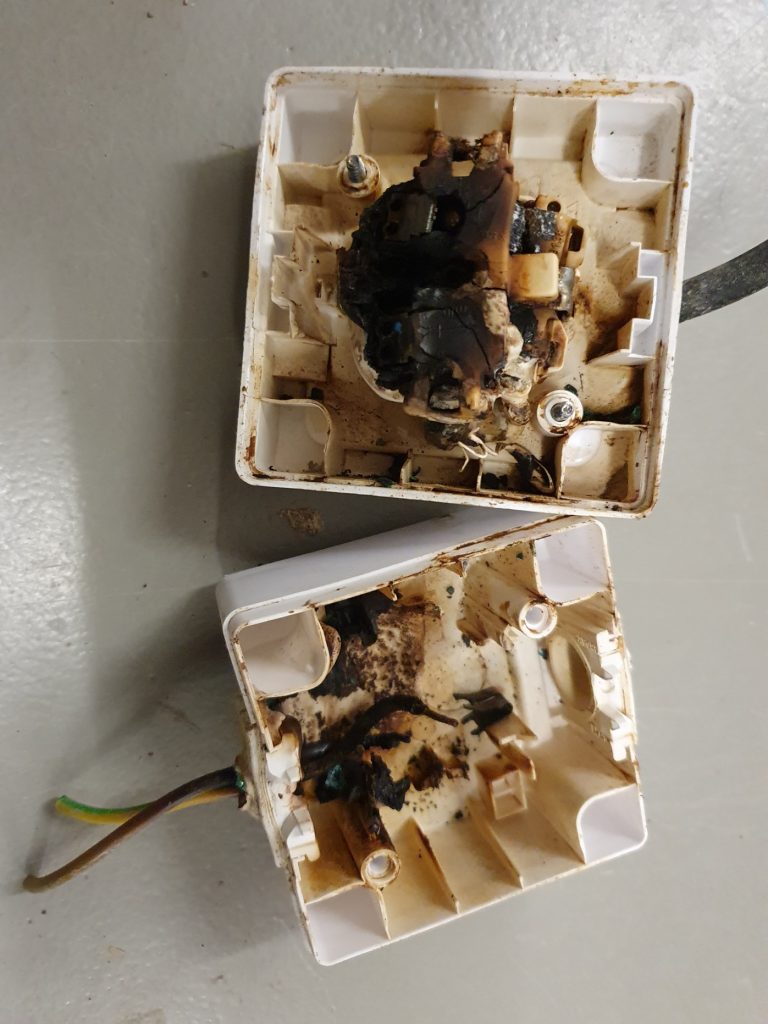

Erst mit 35A (ca 8kW) konnte ich sehen, wie die Temperatur an einem Pin immer höher geworden ist. bei 70Grad angekommen habe ich den Tesla UMC angeschlossen. Nach 5 Minuten hat der Temperatursensor zuverlässig die Ladung abgebrochen. Das gleiche habe ich mit dem mitgelieferten Ladeziegel vom Hyundai Ioniq Elektro gemacht. Der hat in 3:30 Minuten abgeschaltet. Genau deswegen ist laden mit Schuko sicher. Im Fall der Fälle schaltet der Ladeziegel einfach ab. Mein Fazit ist: Laden mit Schuko ist sehr sicher. Selbst wenn die Steckdose kaputt sein sollte, dann verhindert ein vorgeschriebener Temperatursensor im Stecker, dass schlimmeres passiert. Ja, ich weiß, dass Juice Booster früher keinen Sensor hatte… Und selbst wenn dieser Temperatursensor versagen sollte. Steckdosen sind nicht brennbar ausgeführt. Die schmelzen halt nur. Mehr nicht…Ja, Schuko Steckdosen können schmelzen, wenn sie vorher schon kaputt waren. Der Sachschaden ist dann aber gering. Wenn überhaupt 100€ wenn dafür extra ein Elektriker anfahren muss. BTW: ich bin ausgebildeter Elektroniker und ich hab den Test überwacht. Es war niemals jemand in Gefahr! Hinzu kommen noch zusätzliche Maßnahmen, die das Laden an Schuko sicher macht: Spannungsüberwachung, falls die Zuleitung zu schwach ist und auch eine Sicherung. Grundsätzlich wird mit 16A abgesichert, so dass ein Experiment, wie ich es gemacht habe gar nicht möglich ist. Dazu musste ich die Sicherung gegen eine 32 Ampere austauschen. 1,5mm² Kabel ist je nach Verlegeart bis zu 20A zugelassen und das bei 30°C Umgebungstemperatur. Bei 20°C Umgebungstemperatur sind das bis zu 41% mehr! Und das ist sehr konservativ, denn meinen Test habe ich bei 35A mit 1,5mm² Kabel durchgeführt und es ist nichts passiert.
Update 08.07.2021
Da ich mit der Leistung meiner Pool-Wärmepumpe total unglücklich war, habe ich mir eine 32kW Wärmepumpe geholt. Was hat das jetzt mit dem Artikel zu tun? Das schreit natürlich nach einem Test.

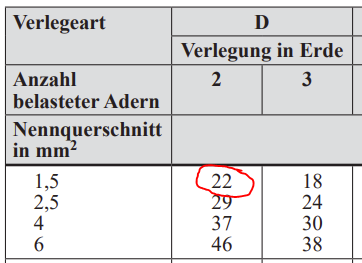

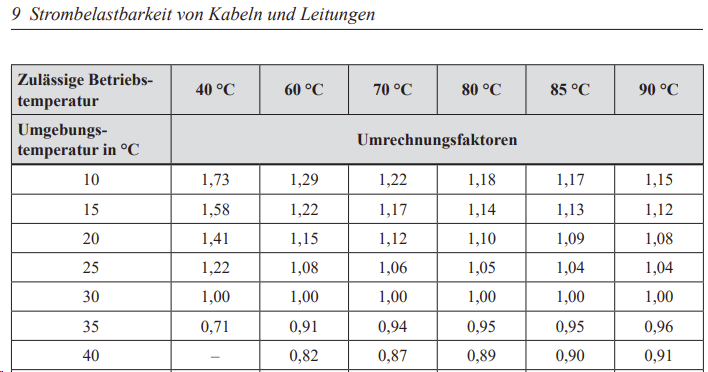

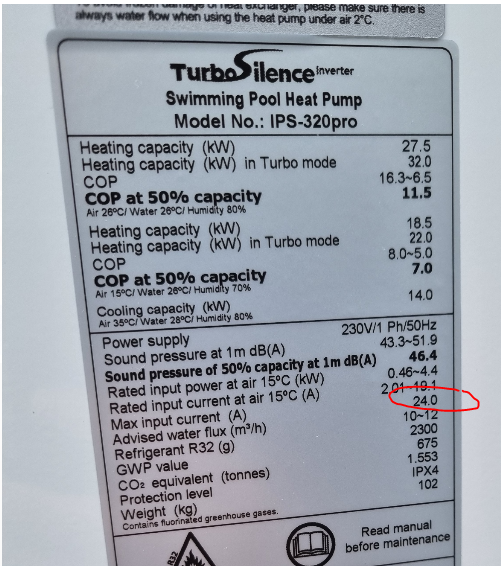

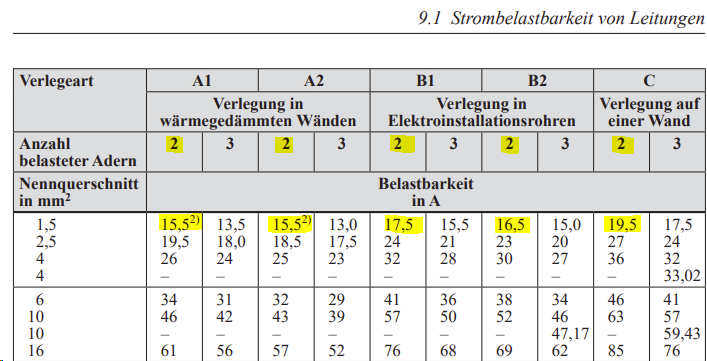

Die neue Wärmepumpe hat eine maximale Stromaufnahme von 24A. Laut VDE darf ich das Kabel aber nur mit 22A belasten. Die Werte sind aber bei 30°C Umgebungstemperatur angegeben. Bei 25°C wären es 26,8A. Man kann es drehen und wenden wie man will. Ich bin hart an der Grenze was die VDE erlaubt. Ich kann aber auch nicht das Kabel austauschen, da es über die komplette Terasse verläuft. Bei den vorherigen Tests habe ich eine Steckdose geopfert, wenn das aber schief geht, dann habe ich einen hohen Schaden. Dann muss die komplette Seite der Terrasse geöffnet werden und ein neues Kabel verlegt werden. Als Steckdose habe ich eine gebrauchte Steckdose aus der Garage genommen, die etwa 11 Jahre im Gebrauch war. An der hat auch meine Frau über ein Jahr lang mit ihrem Hyundai Ioniq Elektro geladen.
Nach 22 Stunden musste ich den Test aufgeben, weil die Temperatur zu stark angestiegen ist. Jetzt werden die Kritiker sagen: hab ich doch gleich gesagt… Ich muss euch enttäuschen, der Pool ist zu heiß geworden. Bei 31° Pooltemperatur hab ich das Experiment abgebrochen, weil dann besteht die Gefahr, dass er kippt.
Das Kabel habe ich am Anfang Minütlich die Temperatur gemessen. Die höchste Temperatur die ich gemessen habe waren 38°C. Die maximal zulässige Betriebstemperatur von Erdkabel sind 70°C wobei das Material erst ab 110-120° anfängt weich zu werden. Insofern denke ich mal das ich auf der sicheren Seite bin. Wie warm das Kabel in der Erde geworden ist konnte ich freilich nicht messen, aber die Erde dürfte das Kabel eher noch kühlen.
Die Schuko Steckdose hat die 22 Stunden bei 24A ohne Probleme mitgemacht. Die Marke ist Unitec Serie Imola, eine Billigsteckdose vom Globus Baumarkt für ca 3-4€ Im Internet habe ich noch Restbestände gefunden.
Fazit
Laden mit Schuko ist sicher. Das wird durch mehrere sinnvolle Schutzvorrichtungen gewährleistet. Natürlich kann durch ein Kabelbruch, falsche Verdrahtung, schlechten Kontakt in einer Abzweigdose oder sogar schlecht verdrahteten Sicherungskasten dennoch was passieren. Dann wäre aber auch was passiert, wenn man dort einen Rasenmäher oder Heizlüfter anschließt. Die Fälle sind aber so gering, dass sie nicht mal aufgezählt werden können. Wäre das so unsicher, würde kein Fahrzeughersteller die Ladeziegel mit verkaufen, denn sie wollen sich nicht auf der Titelseite der Bildzeitung wiederfinden mit dem Story: “Elektroauto brennt Einfamilenhaus ab und tötet 3 Kinder im Schlaf…”

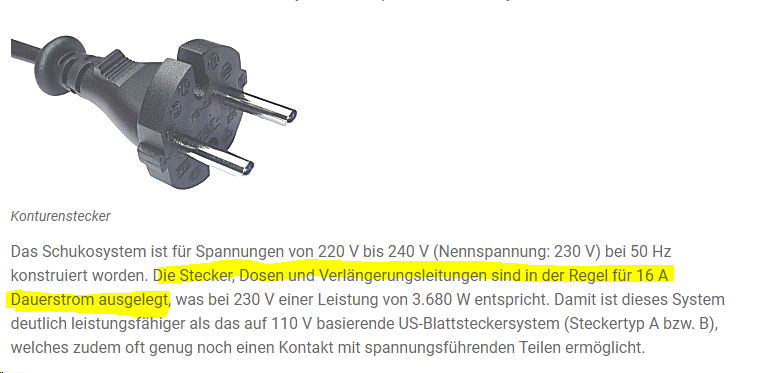

Grundsätzlich ist der Schukostecker auf 16A Dauerstrom ausgelegt. Das habe ich damals in meiner Ausbildung gelernt und wird auch heute noch in der Berufschule so vermittelt. Alles Andere sind Mythen des Internets.
